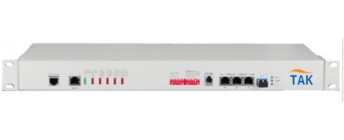

TK-P2FO-16E1-3ETH-1FX 系列设备，是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供1～16路E1接口；1～3路10/100M快速以太网接口(以太网接口为交换口，线速100M，支持VLAN划分(逻辑隔离))；1路fx光以太网接口；1个Console口；1个扩展业务接口（可以作为E1信号、RS232/RS485/RS422异步数据、FXO/FXS或EM2/4线语音信号、开关量信号、以太网信号（带宽2M）等传输通道）；1路数字公务电话；应用十分灵活，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高。
光纤部分
多模光纤:
50/125um 或 62.5/125um，
最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
波长： 820nm
发射功率： -12dBm (Min) ~ -9dBm (Max)
接收灵敏度： -28dBm (Min)
链路预算： 16dBm
单模光纤:
8/125um， 9/125um，
最大传输距离 40Km(实际如需更大距离需定制)
传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )
波长： 1310nm
发射功率： -9dBm (Min) ~-8dBm (Max)
接收灵敏度： -27dBm (Min)
链路预算： 18dBm
E1接口
设备E1接口均符合G.703建议
速 率： n*64Kbps±50ppm
码 型： HDB3
阻 抗： 非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3
同轴电缆)
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
数据接口
数据接口： RS-485/RS-232/RS-422/Manchester/TTL
数据格式： NRZ、Manchester、Bi-phase
速率： 110bps-115.200Kbps
物理接口： RJ45
以太网接口（10/100M）
速 率： 10/100M自适应，全/半双工完全自适应
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座, 支持Auto-MDIX（交叉/直通线自适应
回 损： 20 dB
光以太网接口（100BASE-FX）
速 率： 100M，全双工
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： LFP/LC
电气和机械特征
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: (长×宽×高) 485*138*45mm 桌面式
工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
