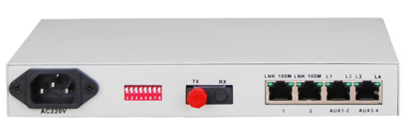

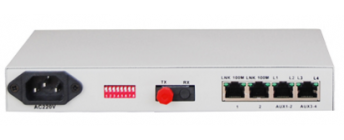

TK-CFO-2GE-4RS232/422/485是以太网IEEE802.3介质转换器，能够实现2口10/100/1000Base-T 双绞线以太网+4路RS232/422/485 串行数据到光纤的介质转换或延伸网络传输距离，与光纤以收发器（以太网光端机）一样，RS485光猫被广泛应用在各种工业场合，前者是计算机联网，后者应用在工业控制，一卡通，仪器仪表等，在众多工程项目里，两种设备的需求时同时存在的，本公司适时推出一款光纤传输设备，可以同时拥有2路共享10/100/1000M网口和4路RS232/433/485接口，并且仅通过一芯光纤传送，既节省光纤资源，也节省光纤设备，减少故障点，方便了设备的维护。广泛应用于高清网络视频监控的应用与其它需要其它两种数据接口的场合。
-
自动适应10/100/1000Mbps环境，便于网络的升级；
-
设备提供2个以太网电口，4个RS232/422/485串行口,一个光口
-
支持全双工和半双工网络通信，带有自动协商能力, 电口MDI/MDI-X自适应无需手 动调整；
-
支持VLAN超长数据包的传输，可以与支持IEEE802.10协议的交换机产品匹配使用；
-
串行数据接口可以是RS232/RS422/RS485/TTL中的任选一种
-
串行数通道可以传输异步从300-115200波特率自适应的串口数据
光纤部分
多模光纤:
50/125um 或 62.5/125um，
最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
波长： 820nm
发射功率： -12dBm (Min) ~ -9dBm (Max)
接收灵敏度： -28dBm (Min)
链路预算： 16dBm
单模光纤:
8/125um， 9/125um，
最大传输距离 40Km(实际如需更大距离需定制)
传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )
波长： 1310nm
发射功率： -9dBm (Min) ~-8dBm (Max)
接收灵敏度： -27dBm (Min)
链路预算： 18dBm
以太网接口（10/100M）
速 率： 10/100M自适应，全/半双工完全自适应
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座, 支持Auto-MDIX（交叉/直通线自适应）
回 损： 20 dB
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 4 wires: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 2 wires: Data+(对应TX+), Data-（对应TX-）, Signal Ground
RS-232: RXD, TXD, Signal Ground
电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
尺寸大小
迷你型： 216（宽）X140（深）X31（高）mm
19英寸： 483（宽）X138（深）X44（高）mm
工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
