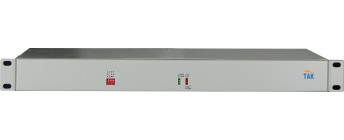

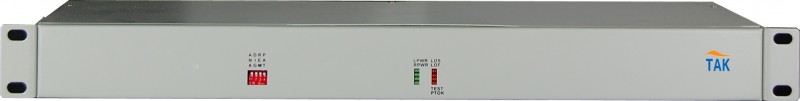

TK-IC-E1-4RS232/422/485系列设备采用大规模FPGA设计，提供4路RS232/485/422在E1接口传输，该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。RS232/RS485/RS422通道可以传输异步从0-57600波特率自适应的串口数据。
E1接口
设备E1接口均符合G.703建议
速 率： n*64Kbps±50ppm
码 型： HDB3
阻 抗： 非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3
同轴电缆)
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 4 wires: TxD+, TxD-, RxD+, RxD-, Signal Ground
RS-485 2 wires: Data+(对应TX+), Data-（对应TX-）, Signal Ground
RS-232: RXD, TXD, Signal Ground
电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
尺寸大小
迷你型： 216（宽）X140（深）X31（高）mm
19英寸： 483（宽）X138（深）X44（高）mm
工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
