1-8E1 PDH 光端机
1-8E1 PDH 光端机

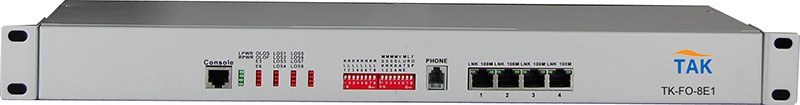

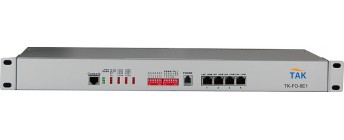

8E1 PDH,19英寸1U,可以带公务电话(标准电话机接口,非电话话柄),可带Console网管
产品描述
产品功能
产品规格
产品应用
本系列设备是专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~8路E1接口,可选一路数字公务电话,应用十分灵活。具备完善的告警功能,整机工作稳定可靠,功耗低,集成度高,体积小。
基于自主知识产权的集成电路;
模块化宽动态光探测器;
E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
一路PCM数字公务电话(可选);
能检测当光信号丢失时为对端设备掉电或是光纤不通,并通过指示灯指示告警;
具备在本端查看显示远端设备工作状态功能;
提供命令远端接口环回功能,便于线路维护;
无中继传输距离可达2-120公里;
多种电源方式可选:AC220V、DC-48V/DC24V等; Ø DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。
光纤部分
多模光纤:
50/125um 或 62.5/125um,
最大传输距离 5Km@ 62.5/125um单模光纤,衰减(3dbm/km )
波长: 820nm
发射功率: -12dBm (Min) ~ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um, 9/125um,
最大传输距离 40Km(实际如需更大距离需定制)
传输距离: 40KM@9/125um 单模光纤,衰减(0.35dbm/km )
波长: 1310nm
发射功率: -9dBm (Min) ~-8dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
E1接口
设备E1接口均符合G.703建议
速 率: 2048Kbps±50ppm
码 型: HDB3
阻 抗: 非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器,可适配75-2/3
同轴电缆)
抖动特性: 满足G.742、G.823建议
输入口允许衰减:0~6dBm
电源需求
系统电源: AC180V ~ 260V;DC –48V;DC +24V
功 耗: ≤10W
尺寸大小
迷你型: 216(宽)X140(深)X31(高)mm
19英寸: 483(宽)X138(深)X44(高)mm
工作环境
工作温度: -10℃ ~50℃
工作湿度: 5% ~ 95% (无凝露)
存储温度: -40 ℃~ 80℃
存储湿度: 5%~ 95% (无凝露)
